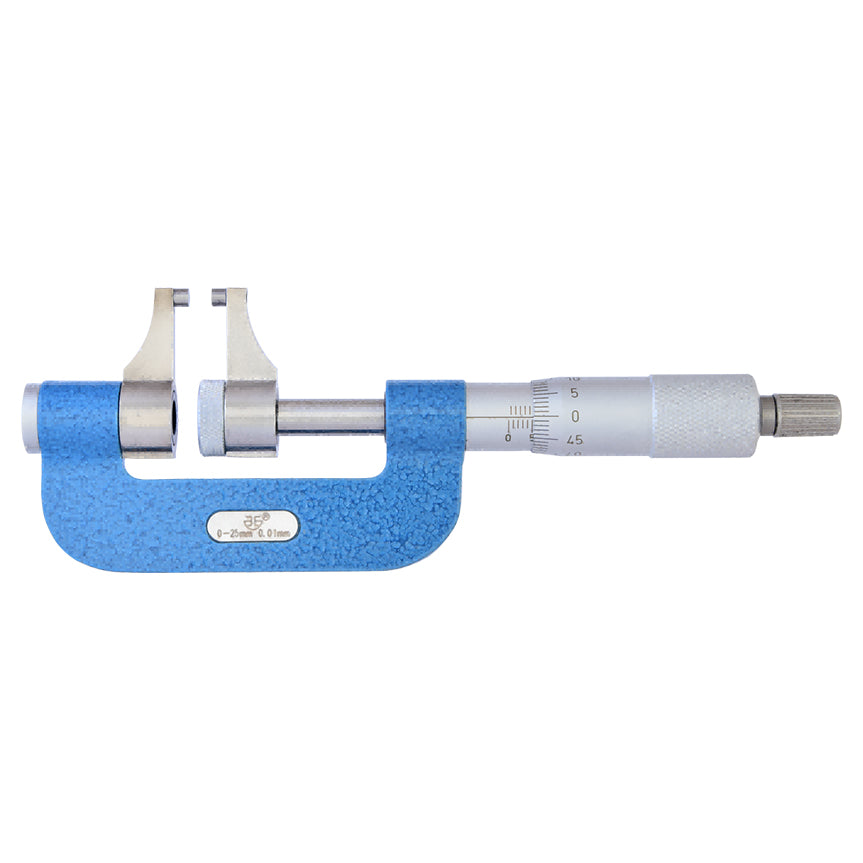

Description
Measurement parameters
|
Part Number |
Measuring range | Accuracy | Parallelism | |
|---|---|---|---|---|
| Ratchet force measurement | ||||
| flat | Spherical | flat | ||
| 152-01-100 | 152-01-000 | 0-25mm | 0.010mm | 0.005mm |
| 152-02-100 | 152-02-000 | 25-50mm | 0.010mm | 0.005mm |
| 152-03-100 | 152-03-000 | 50-75mm | 0.011mm | 0.006mm |
| 152-04-100 | 152-04-000 | 75-100mm | 0.012mm | 0.007mm |
Dimensions

Main dimensions
| Measuring range | L |
|---|---|
| 0-25mm | 56mm |
| 25-50mm | 81mm |
| 50-75mm | 106mm |
| 75-100mm | 131mm |
Measuring surface

Measuring the inner platform width
